Как разобрать электрическую варочную панель

Обзоры
В избранное В избранном

Электрическая варочная панель — достаточно сложное устройство, состоящее из множества компонентов. Разбор ее может потребоваться для замены деталей, диагностики неисправности или просто для чистки. В этой статье мы рассмотрим порядок действий, которые вам придется выполнить, выделим самые важные моменты в работе, а также перечислим типичные ошибки, которые могут при этом возникнуть.

Электрические панели оснащаются нагревательными элементами, которые разогревают рабочую поверхность, которая может изготавливаться из металла, закаленного стекла, стеклокерамики. Горячая поверхность в свою очередь нагревает посуду и помещенные в нее продукты. Для электроплит годится посуда из любого материала, выдерживающего высокие температуры. Сегодня производители предлагают модели с конфорками нескольких типов:

  • Чугунные в виде «блинов», выступающих над поверхностью, долго нагреваются и остывают, надежны и недороги.
  • Спиральные с нагревательным элементом в виде открытой спирали, самые дешевые, но небезопасные.
  • Быстрого нагрева Hi-Light с нагревательным элементом в виде тонкой ленты из вольфрама, уложенной под поверхностью.
  • Галогенные — комбинация ТЭНа и галогенной лампы, позволяющая сократить время нагрева до нескольких секунд.

Как разобрать электрическую варочную панель

Какие инструменты понадобятся

Перед началом работы необходимо подготовить:

  • Крестовую и плоскую отвертки для откручивания крепежных элементов.
  • Мультиметр — универсальный прибор для измерения силы тока, напряжения и сопротивления, который понадобится при проверке исправности нагревательных элементов и других электронных компонентов.
  • Резиновые перчатки — для защиты рук от возможных травм, в том числе ударов током.
  • Ножницы или канцелярский нож для удаления изоленты или скотча.

Как снять варочную панель

Первый шаг — снятие самой варочной поверхности. Для этого придется выполнить следующие действия:

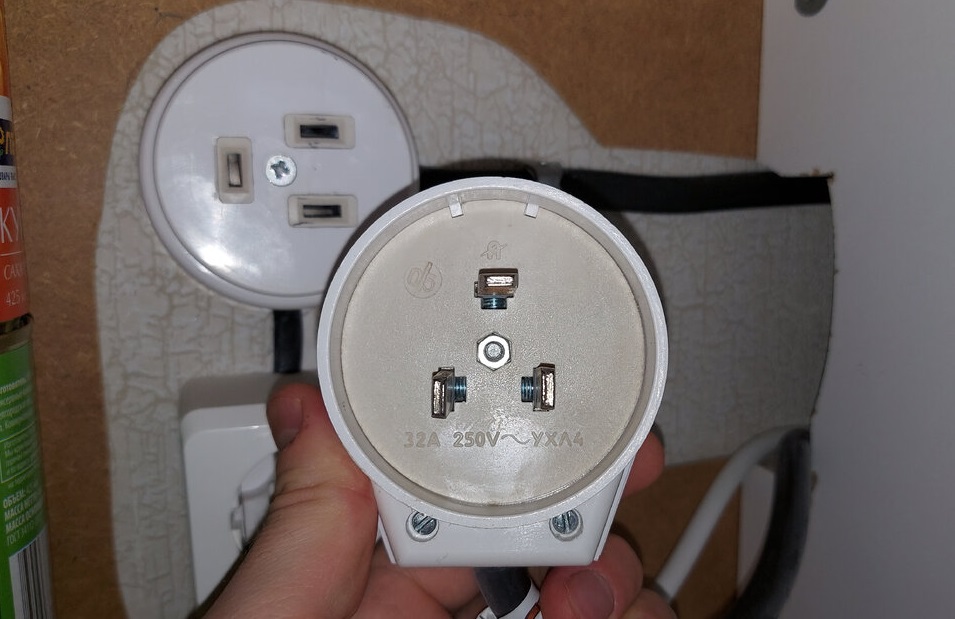

Отключение от сети

  • Обесточивание: прежде чем начать какую-либо работу, обязательно отключите варочную панель от электросети. Это можно сделать либо вытащив вилку из розетки, либо переведя автоматический выключатель в положение «Выключено».
  • Проверка отсутствия напряжения с помощью мультиметра. Прикоснитесь щупами мультиметра к контактам вилки или разъема, куда подключалась панель.

Как разобрать электрическую варочную панель

Откручивание крепежных элементов

В зависимости от модели крепежные элементы могут находиться либо снизу, либо по бокам поверхности. Иногда панель фиксируется специальными зажимами.

  • Используя крестовую или плоскую отвертку, выверните все винты. Если панель закреплена зажимами, аккуратно освободите их.
  • После того как все винты и зажимы сняты, аккуратно поднимите варочную панель и осторожно отложите ее в сторону, особенно бережно нужно обращаться с поверхностями из стеклокерамики и закаленного стекла.

Разборка корпуса

Как аккуратно снять верхнюю часть панели

  • Верхняя часть панели обычно крепится винтами или защелками. Найдите и открутите все видимые винты.
  • Не торопясь, поднимите верхнюю крышку, стараясь не повредить шлейфы и провода, идущие к нагревательным элементам и другим узлам.

Как добраться до нагревательных элементов

  • Нагревательные элементы обычно располагаются под пластиной из стекла или стеклокерамики. Они могут быть представлены в виде спиралей или ТЭНов.
  • Перед тем как извлечь нагревательный элемент, отсоедините все провода, идущие к нему. Обязательно пометьте провода или сделайте фото, чтобы потом правильно их подключить.

Как заменить неисправные детали

Если вы обнаружили, что один из компонентов варочной панели вышел из строя, его можно заменить.

Как проверить спиральные нагреватели мультиметром

  • Подключите мультиметр к концам нагревательного элемента и измерьте сопротивление. Нормальное значение должно быть в пределах 20-200 Ом. Если показания отличаются значительно, значит, нагреватель неисправен.
  • Для замены приобретите аналогичный по характеристикам элемент и установите его вместо старого, подключив все провода согласно маркировке.

Как разобрать электрическую варочную панель

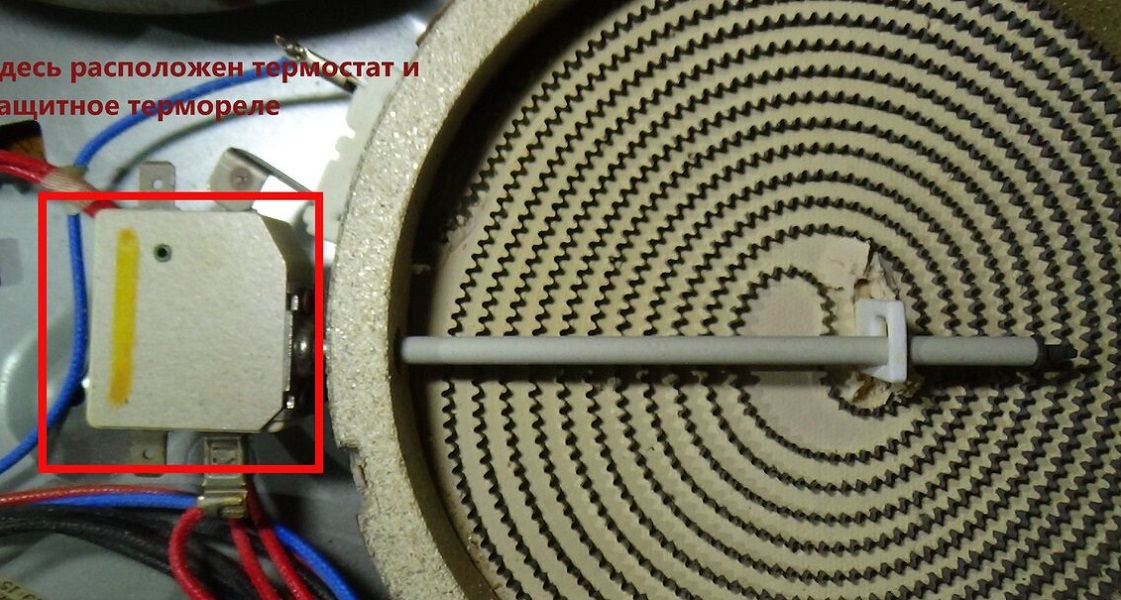

Как заменить термостат или плату управления

Термостат — одна из важнейших деталей варочной панели, отвечающая за соответствие температуры требуемому значению. Не менее важна плата управления, контролирующая всю работу устройства. Она обрабатывает информацию, поступающую с датчиков, и регулирует все параметры приготовления.

  • Найдите термостат, который обычно расположен вблизи нагревательных элементов. Отсоедините провода и открутите крепежные винты.
  • Установите новый термостат на место старого, подключив все провода в соответствии с маркировкой.
  • Если плата управления вышла из строя, ее также можно заменить. Отсоедините все шлейфы и провода, открутите старую плату и установите новую, подключив все компоненты. Предварительно убедитесь, что новая плата подходит для данной модели.

Как разобрать электрическую варочную панель

Ошибки при разборке и сборке

Разбирая электрическую варочную панель и собирая ее после проверки или починки, важно избегать следующих ошибок:

Неправильное подключение проводов

  • Перед отсоединением проводов обязательно пометьте их или сфотографируйте, чтобы потом подключить в том же порядке. Неверное подключение может привести к короткому замыканию или повреждению устройства.
  • После того, как прибор собран заново, необходимо проверить правильность подключения всех проводов с помощью мультиметра.

Повреждение датчиков температуры

  • Датчики температуры — элемент хрупкий и чувствительный, поэтому при разборке и сборке старайтесь не ударять их и не сдавливать слишком сильно.
  • Для очистки и извлечения используйте мягкие инструменты, например, пластиковые лопаточки.

Как разобрать электрическую варочную панель

Разборка электрической варочной панели — процесс трудоемкий, но вполне доступный для обычного пользователя, который подходит к делу ответственно и внимательно. Следуя нашим рекомендациям, вы сможете самостоятельно произвести замену неисправных деталей и вернуть вашу технику в рабочее состояние.
