Наши преимуществаПри покупке новой варочной панели встаёт вопрос о её подключении. Если магазин, где товар был приобретён, не предоставляет такой услуги, совсем не обязательно звать специалиста и платить ему за работу. Следуя этой инструкции, вы можете справиться с этой задачей самостоятельно.
Подготовка к установке
Подготовительные работы — это важный этап, которым не стоит пренебрегать. Некоторые моменты могут быть не очевидны тем, кто никогда не занимался подключением таких приборов, поэтому прежде всего следует разобраться, что же необходимо для правильной установки, чтобы в процессе не возникло проблем.
Как правильно выбрать место
Встраиваемая варочная панель, как правило, врезается в столешницу кухонного гарнитура, хотя при желании можно приобрести для неё отдельную тумбу. В первом случае выбор мест более ограничен, и всё же нужно соблюдать несколько правил, нарушение которых может привести к порче прибора.
Прежде всего, следует ознакомиться с инструкцией производителя — возможно у этой конкретной модели есть специфические требования. Если их нет, можно смело следовать общим рекомендациям.
- Позаботьтесь о доступе к электропроводке. Важно, чтобы мощность сети соответствовала необходимым для данного прибора показателям.
- Безопасность — ещё один фактор, которым нельзя пренебречь. Не устанавливаете панель вблизи раковины или иных водных источников во избежание короткого замыкания.
- Поверхность должна быть расположена на удобной для вас высоте. В среднем она составляет 85-90 см. Если вы встраиваете в столешницу кухонного гарнитура, она уже подобрана вами под ваш рост. Но при желании приобрести отдельную тумбу, этот параметр тоже важно учесть.
- Для комфортной работы с панелью убедитесь, что доступ к ней не затруднён, а вокруг достаточно места для продуктов и посуды.
- Чтобы избежать перегрева, позаботьтесь о вентиляции.
- Наконец, обратите внимание на то, как варочная панель вписывается в ваш интерьер, ведь эстетика тоже имеет значение — на красивой кухне приятнее работать.
Какой нужен кабель и розетка
На этот вопрос ответ не так прост, как может показаться. Требования у этого прибора специфические.
Кабель должен иметь хорошую проводимость и правильное сечение. Оно зависит мощности самой панели.
- Для моделей до 3,5 кВт подойдёт сечение 1,5 мм².
- Если мощность превышает эти цифры, следует использовать кабель 2,5-4 мм²
Посмотрите какое количество жил требует ваша панель — вам может понадобиться однофазный либо трёхфазный кабель.
Розетка может потребоваться специальная, предназначенная для электроприборов высокой мощности. Точные параметры должны быть указаны в инструкции.
Требования к заземлению и защите от скачков напряжения
При установке варочной панели необходимо обеспечить её безопасность. Электросеть, к которой вы её подключаете обязательно должна быть оборудована правильной системой заземления во избежании поражения током. Обычно используется провод сечением 2,5 мм² для соединения её с заземляющим контактом прибора.
Чтобы защитить панель от скачков напряжения, используйте автоматические выключатели, отключающие питание в случае утечки тока. Не лишним будет и сетевой фильтр, позволяющий избежать повреждения техники в результате скачков напряжения.
Как подключить панель к электросети
После окончания подготовки, можно приступать непосредственно к установке и подключению варочной поверхности. Для этого понадобятся следующие инструменты:
- дрель, чтобы просверлить отверстия для крепления панели;
- отвёртка — обычно требуются плоская и крестообразная, но в зависимости от модели может понадобиться только одна;
- кусачки для обрезки проводов;
- рулетка, чтобы отмерить нужную длину прежде, чем отрезать;
- нож для снятия изоляции;
- изолента;
- плоскогубцы.
Желательно иметь также мультиметр для проверки напряжения.
Схема подключения к однофазной и трёхфазной сети
Независимо от способа подключения, фазное напряжение всех панелей одинаково — 220 В. Различие заключается в том, поступает оно через одну фазу или делится на три. Это позволяет уменьшить нагрузку на электросеть, но если к вашей проводке подходит только трёхжильный провод, вам остаётся лишь однофазный вариант.

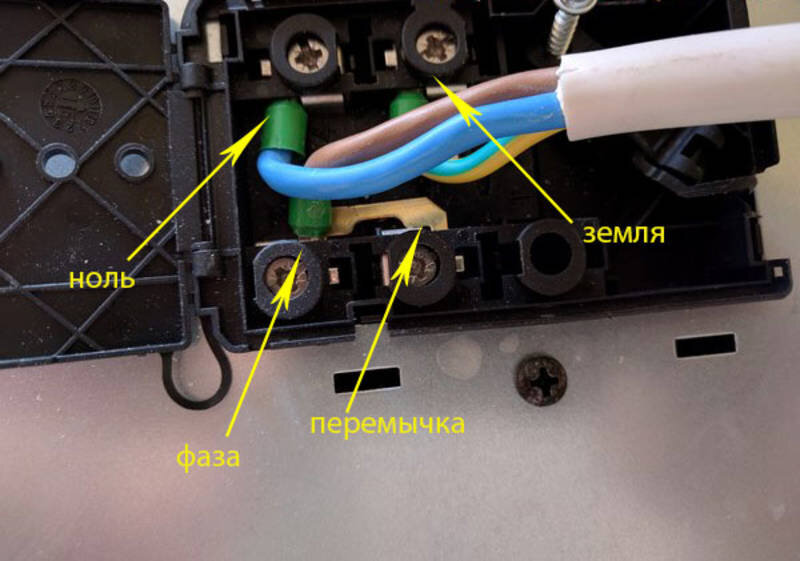

На панели вы можете увидеть 6 клемм с разными маркировками:
- L1, L2, L3 — такими буквами обозначаются фазы;
- N1 и N2 — это нули;
- PE — заземление. Оно располагается немного в стороне от остальных.
Фазный провод чаще всего бывает чёрным, белым или коричневым. Прежде чем подключить его, нужно соединить медными перемычками все три фазы.
Дальше к нулям подключается нулевой провод, как правило — синего цвета. И, наконец, заземление — жёлто-зелёный провод — присоединяется к клемме PE.
Подключение трёхфазной сети отличается не сильно. Исключение составляет лишь то, что фазных провода — три, и каждый из них подключается в свою клемму — L1, L2 и L3. В остальном всё точно так же.
Важно: при любых работах с электроприборами питание на распределительном щитке должно быть отключено.
Как правильно соединить провода
Какой из фазных проводов подключать к какой из клемм не имеет значения. Они абсолютно одинаковы. Главное — не перепутать фазы, нули и заземление, но благодаря цветовой дифференциации, сделать это практически невозможно.
Обязательно проверьте, чтобы все провода были прочно закреплены в клеммах. Плохая фиксация проводов может вызвать перегрев и плавку соединений. Не забывайте о безопасности — все открытые места необходимо надёжно заизолировать.
Какие ошибки могут возникнуть
Вы сделали всё, как вам кажется, правильно, и всё-таки подключенная варочная панель не работает. Что могло пойти не так и как это исправить?
- Убедитесь, что вы включили питание в электрощитке.
- Если оно выключено, проверьте напряжение в розетке. Для этого можно вставить в неё вилку другого прибора.
- Посмотрите, не включена ли по умолчанию блокировка панели.
Как понять, что сеть перегружена
Ещё одной причиной проблем может стать перегрузка сети. Определить это можно по следующим признакам:
- нагрев розетки и проводов:
- жужжащие звуки и потрескивание;
- запах гари от розетки;
- мерцание ламп.
В этом случае безопаснее всего будет обратиться к специалисту.
Таким образом, следуя данной инструкции, вы сможете самостоятельно подключить электрическую варочную панель к сети, избежав распространённых ошибок.
